Modell 11

Schaukasten

Einfacher Schaukasten für Hausmitteilungen – Nur für den Innenbereich geeignet. Gehäuse aus feuerverzinktem Stahlblech in RAL 9016 Verkehrsweiß oder RAL nach Angabe Pulverbeschichtet. Türe rechts angeschlagen aus Einscheibensicherheitsglas 5 mm mit Hebelzylinderschloss. Lieferung erfolgt mit 6 Stk. Haftmagneten (DIN A3), 9 Stk. Haftmagneten (DIN A2). Aluminiumkonstruktion aus verwindungssteifen, eckigen Profilen; Drehflügel mit verdeckt liegenden Drehbändern oder Klappflügel mit Gasdruckfedern; Verglasung mit 5 mm ESG in EPDM-Dichtungen und Glasleistensystem; Sicherheitsverschluss mit einem Hebelzylinderschloss (Verschlussseite > 700 mm = 2 Schlösser); EPDM-Anschlagdichtung zwischen Flügel und Rahmen; Verdeckt liegende Be- und Entlüftung gegen Beschlagen der Scheibe, versehen mit Insektenschutzgitter; Magnethaftplatte, pulverbeschichtet weiß; Rückwand mit 4 Sicken für eine flächenbündige Wandmontage; Oberfläche der Profile silber eloxiert, E6/ EV1; Optional mit Beleuchtung und Beschriftungsblende aus Acrylglas oder Hinterleuchtung

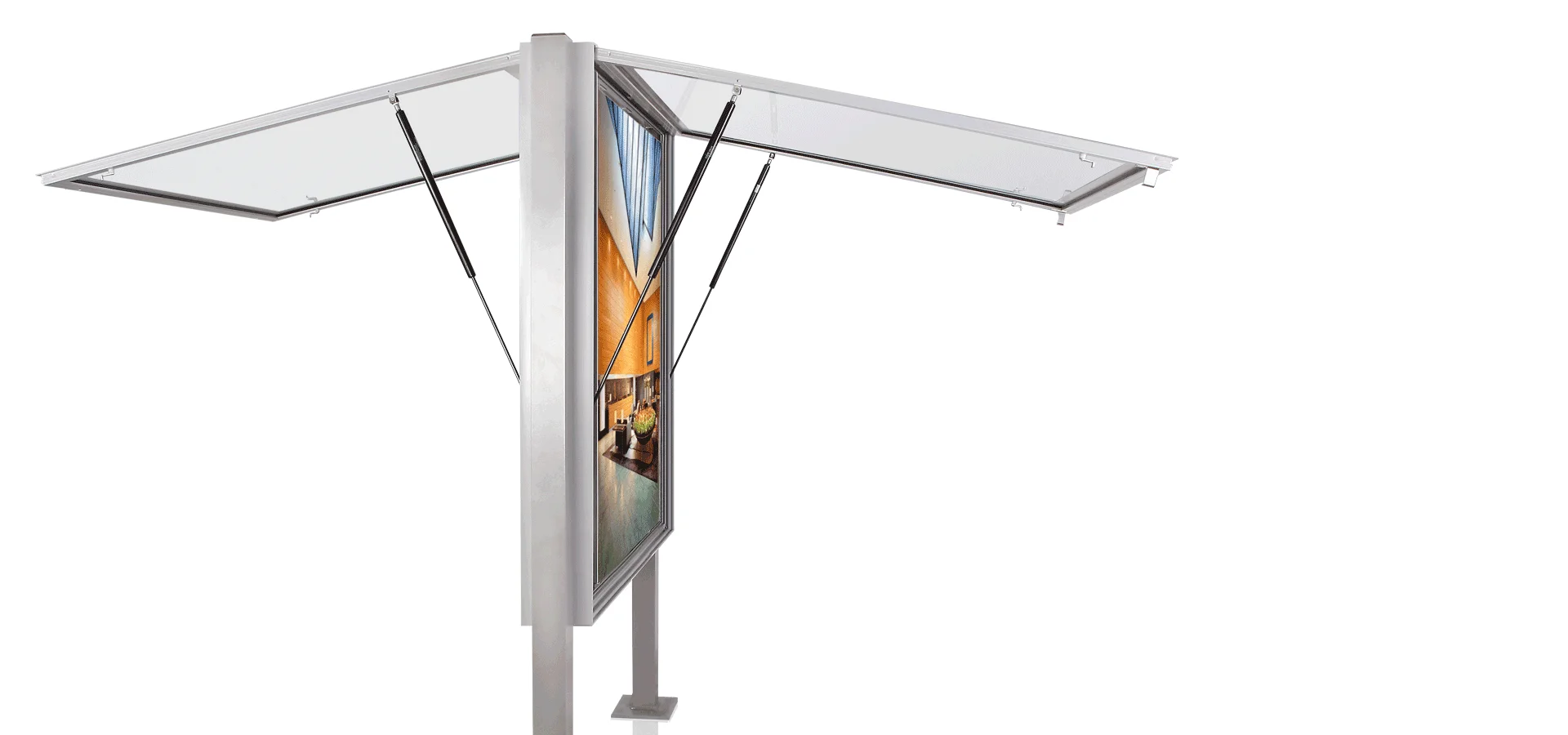

Schaukasten (125 mm Bautiefe beidseitig)

  • Aluminiumkonstruktion aus verwindungssteifen, eckigen Profilen
  • Drehflügel mit verdeckt liegenden Drehbändern oder Klappflügel mit Gasdruckfedern
  • Verglasung mit 5 mm ESG in EPDM-Dichtungen und Glasleistensystem
  • Sicherheitsverschluss mit einem Hebelzylinderschloss (Verschlussseite > 700 mm = 2 Schlösser)
  • EPDM-Anschlagdichtung zwischen Flügel und Rahmen
  • Verdeckt liegende Be- und Entlüftung gegen Beschlagen der Scheibe, versehen mit Insektenschutzgitter
  • Mittige Magnethaftplatte, pulverbeschichtet weiß
  • Oberfläche der Profile silber eloxiert, E6/ EV1
  • Optional mit Beleuchtung und Beschriftungsblende aus Acrylglas oder Hinterleuchtung

Variants

Schaukasten (30 mm Bautiefe)

  • Aluminiumkonstruktion aus verwindungssteifen, eckigen Profilen
  • Drehflügel mit verdeckt liegender Scharnierstange
  • Verglasung mit 3 mm Acrylglas (4 mm ESG bis Baugröße A3 preisgleich) in EPDM-Dichtung, optional auswechselbar
  • Sicherheitsverschluss mit einem Hebelzylinderschloss (Verschlussseite > 700 mm = 2 Schlösser)
  • EPDM-Anschlagdichtung zwischen Flügel und Rahmen
  • Magnethaftplatte, pulverbeschichtet weiß
  • Rückwand mit 4 Sicken für eine flächenbündige Wandmontage
  • Oberfläche der Profile silber eloxiert, E6/ EV1
  • Einsatz nur im geschützten Außenbereich empfohlen

Schaukasten (35 mm Bautiefe)

  • Aluminiumkonstruktion aus verwindungssteifen, eckigen Profilen
  • Drehflügel mit verdeckt liegenden Drehbändern, alternativ Klappflügel mit Aufstellstange
  • Verglasung mit 4 mm ESG in EPDM-Dichtung, auswechselbar
  • Sicherheitsverschluss mit einem Hebelzylinderschloss (Verschlussseite > 700 mm = 2 Schlösser)
  • EPDM-Anschlagdichtung zwischen Flügel und Rahmen
  • Magnethaftplatte, pulverbeschichtet weiß
  • Rückwand mit 4 Sicken für eine flächenbündige Wandmontage
  • Oberfläche der Profile silber eloxiert, E6/ EV1
  • Optional mit Beleuchtung und lichtdichter Sichtblende

Schaukasten (40/50 mm Bautiefe)

  • Flächenbündige Glasfront mit umlaufendem Passepartout in Standard schwarz, andere RAL-Töne auf Anfrage
  • Verdeckt liegende Aluminiumkonstruktion aus verwindungssteifen, eckigen Profilen
  • Dreh- oder Klappflügel mit verdeckt liegenden Drehbändern
  • Sicherheitsverschluss von unten oder von der Seite
  • EPDM-Anschlagdichtung zwischen Flügel und Rahmen
  • Verdeckt liegende Be- und Entlüftung gegen Beschlagen der Scheibe
  • Magnethaftplatte, pulverbeschichtet weiß
  • Rückwand mit 4 Sicken für eine flächenbündige Wandmontage
  • Oberfläche der Profile silber eloxiert, E6/ EV1
  • Optional mit Beleuchtung

Schaukasten  (45 mm Bautiefe)

  • Aluminiumkonstruktion aus verwindungssteifen, eckigen Profilen
  • Drehflügel mit verdeckt liegenden Drehbändern oder Klappflügel mit Gasdruckfedern
  • Verglasung mit 4 mm ESG in EPDM-Dichtung, auswechselbar
  • Sicherheitsverschluss mit einem Hebelzylinderschloss (Verschlussseite > 700 mm = 2 Schlösser)
  • EPDM-Anschlagdichtung zwischen Flügel und Rahmen
  • Magnethaftplatte, pulverbeschichtet weiß
  • Rückwand mit 4 Sicken für eine flächenbündige Wandmontage
  • Optional mit Beleuchtung und Beschriftungsblende aus Acrylglas
  • Oberfläche der Profile silber eloxiert, E6/ EV1

Schaukasten (61 mm Bautiefe)

  • Aluminiumkonstruktion aus verwindungssteifen, eckigen Profilen
  • Klappflügel mit verdeckt liegenden Drehbändern und Gasdruckfedern
  • Verglasung mit 4 mm ESG in EPDM-Dichtung
  • Sicherheitsverschluss mit einem Druckzylinderschloss (Verschlussseite > 700 mm = 2 Schlösser)
  • EPDM-Anschlagdichtung zwischen Flügel und Rahmen
  • Be- und Entlüftung gegen Beschlagen der Scheibe in der Rückwand
  • Magnethaftplatte, pulverbeschichtet weiß
  • Rückwand mit 4 Sicken für eine flächenbündige Wandmontage
  • Optional mit Beleuchtung und Beschriftungsblende aus Acrylglas
  • Oberfläche der Profile silber eloxiert, E6/EV1

Schaukasten (65 mm Bautiefe)

  • Aluminiumkonstruktion aus verwindungssteifen, eckigen Profilen
  • Drehflügel mit verdeckt liegenden Drehbändern oder Klappflügel mit Gasdruckfedern
  • Verglasung mit 5 mm ESG in EPDM- Dichtungen und Glasleistensystem
  • Sicherheitsverschluss mit einem Hebelzylinderschloss (Verschlussseite > 700 mm = 2 Schlösser)
  • EPDM-Anschlagdichtung zwischen Flügel und Rahmen
  • Verdeckt liegende Be- und Entlüftung gegen Beschlagen der Scheibe, versehen mit Insektenschutzgitter
  • Magnethaftplatte, pulverbeschichtet weiß
  • Rückwand mit 4 Sicken für eine flächenbündige Wandmontage
  • Optional mit Beleuchtung und Beschriftungsblende aus Acrylglas
  • Oberfläche der Profile silber eloxiert, E6/EV1

Schaukasten (110 mm Bautiefe)

  • Aluminiumkonstruktion aus verwindungssteifen, eckigen Profilen
  • Drehflügel mit verdeckt liegenden Drehbändern oder Klappflügel mit Gasdruckfedern
  • Verglasung mit 5 mm ESG in EPDM-Dichtungen und Glasleistensystem
  • Sicherheitsverschluss mit einem Hebelzylinderschloss (Verschlussseite > 700 mm = 2 Schlösser)
  • EPDM-Anschlagdichtung zwischen Flügel und Rahmen
  • Verdeckt liegende Be- und Entlüftung gegen Beschlagen der Scheibe, versehen mit Insektenschutzgitter
  • Magnethaftplatte, pulverbeschichtet weiß
  • Rückwand mit 4 Sicken für eine flächenbündige Wandmontage
  • Oberfläche der Profile silber eloxiert, E6/ EV1
  • Optional mit Beleuchtung und Beschriftungsblende aus Acrylglas oder Hinterleuchtung

Schaukasten (140 mm Bautiefe einseitig/180 mm Bautiefe beidseitig)

  • Flächenbündige Glasfront mit umlaufend blickdichtem Passepartout in Standard schwarz, andere RAL-Töne auf Anfrage
  • Verdeckt liegende Aluminiumkonstruktion aus verwindungssteifen, eckigen Profilen
  • Klappflügel mit verdeckt liegenden Drehbändern und Gasdrucköffnern
  • Sicherheitsverschluss von unten und Mehrfachverriegelung
  • EPDM-Anschlagdichtung zwischen Flügel und Rahmen
  • Magnethaftplatte, pulverbeschichtet weiß
  • Rückwand mit 4 Sicken für eine flächenbündige Wandmontage (nur bei einseitiger Ausführung)
  • Oberfläche der Profile silber eloxiert, E6/ EV1
  • Optional mit Beleuchtung oder Hinterleuchtung

Schaukasten (Edelstahl beplankt)

  • Alle Varianten (außer Bautiefe 30 mm) können mit V2A bzw. mit V4A beplankt werden
  • Durch spezielle Verklebe- und Kanttechnik dauerhaft im Außen- und Innenbereich einsetzbar
  • Ausführungen entsprechen dem jeweiligen Standard
  • Optional auch als reine Edelstahlkonstruktion möglich
